  • 安徽正中電氣有限公司
    咨詢服務熱線18705509099
    補償導線
    bcdx
    • 商品名稱:KCF46 BCF46 SCF46 KXF46-B EXF46-S補償導線
    • 添加時間:2019-09-30 23:56:16
    • 推薦度:
    •
    介紹:

    熱電偶用補償導線的作用是來延伸熱電J即移動熱電偶的冷端,與顯示儀表聯接構成測溫系統。本產品采用GB/T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶D三部分—補償導線》******標準),J緣層和護層選用更優氟塑料,并采用整體連續擠出新工藝,使該產品具有優良的耐酸,堿、耐磨和不燃延之性能,可浸入油水中長期使用。使用溫度—60—205—260℃,屬于當代******XJ水平。產品主要應用于各種測溫裝置,已被廣泛用于石油、化工、冶金、電力等部門。

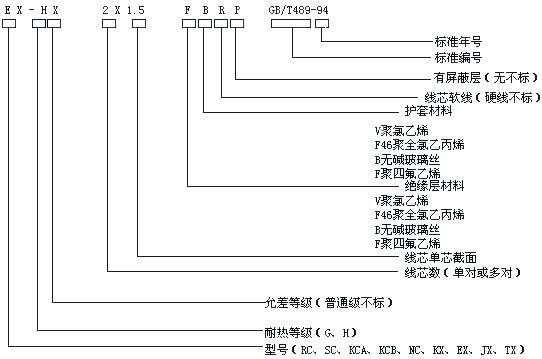

    主要技術指標:型號表示

        補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
        其中:a)型號D一個字母與熱電偶的分度號相對應;
              b)字母“X”表示延伸型補償導線(型別);
              c)字母“C”表示補償型補償導線(型別)。
        注:SC型補償導線可配用R型分度號熱電偶

    J緣層及護層使用溫度
    材料符號
    聚氟乙烯PVC-25~70℃
    -25~105℃
    聚全氟乙丙烯FEP-60~205℃
    可溶性聚四氟乙烯PFA-60~260℃
    結J示意
    護層J緣層合金絲護層屏蔽層合金絲


    使用分類、允差等J、護層著色標志
    使用分類標志允許登記及護層著色
    普通J準確J
    一般用G(黑色)S(灰色)
    耐熱用H(黑色)S(灰色)
    配用熱電
    偶分度號
    一般用(G)
    產品標號
    耐熱用(H)
    產品標號
    普通J準確J(S)普通J準確J(S)
    SSC-GSC-GSSC-H--
    NNC-GNC-GSNC-HNC-HS
    KNC-GNC-GSNC-H--
    KC2-GKG2-GSKC2-HKC2-HS
    KX-GKX-GSKX-HKX-HS
    EEX-GEX-GSEX-HEX-HS
    JJX-GJX-GSJX-HJX-HS
    TTX-GTX-GSTX-HTX-HS

    補償號
    線型號
    配用熱電
    偶的分度號
    補償導線合金線J緣層
    著色
    正J負J正J負J
    SCS(鉑鉻10—鉑)SPC(銅)SNC(銅鎳)
    NCN(鎳鉻硅—鎳硅)NPC(鐵)NNC(銅鎳)
    KCK(銅—康銅) KPC(銅)KNC(銅鎳)
    KXK(鎳鉻—鎳硅) KPX(鎳鉻)KNX(銅鎳)
    EXE(鎳鉻—銅鎳)EPX(鎳鉻)ENX(銅鎳)
    JXJ(鐵—銅鎳) JPX(鐵) JNX(銅鎳)
    TXT(銅—銅鎳) TPX(銅) TNX(銅鎳)


    熱電勢及允差(μV)熱電偶測試
    端溫度(℃)
    100 ℃
    100 ℃
    熱電勢
    (標準值)
    允 差熱電勢
    (標準值)
    允 差
    普通J 準確J(S) 普通J 準確J(S)
    SC或RC645 ±60(±5.0℃)±30(±2.5℃)1440±60(±5.0℃)--1000
    KCA4095±100(±2.5℃)±60(±1.5℃)8137±100(±2.5℃)±60(±1.5℃)900
    KCB4095±100(±2.5℃)±60(±1.5℃)8137----900
    KX4095±100(±2.5℃)±60(±1.5℃)8137±100(±2.5℃)±60(±1.5℃)900
    NC2774±100(±2.5℃)±60(±1.5℃)5912±100(±2.5℃)±60(±1.5℃)900
    NX2774±200(±2.5℃)±60(±1.5℃)5912±100(±2.5℃)±60(±1.5℃)900
    EX 6317±60(±2.5℃)±120(±1.5℃)13419±200(±2.5℃)±120(±1.5℃)600
    JX5268±140(±2.5℃)±85(±1.5℃)10777±140(±2.5℃)±85(±1.5℃)500
    TX4277±60(±1.0℃)±30(±0.5℃)9285±90(±1.5℃)±48(±0.8℃)300


    使用分類標稱截面(mm2)單股線芯 多股軟線芯(R)J緣層厚度(mm)護層厚度(mm)外徑上限(mm)
    線芯股數(根)單線直徑(mm) 線芯股數(根)單線直徑(mm) 扁平型屏蔽扁平型
    單股線芯多股線芯單股線芯多股線芯
    一般用(G)0.210.570.20.40.73.0x4.63.1x4.83.8x5.43.9x5.6
    0.510.8070.300.50.83.7x6.43.9x6.64.5x7.24.7x7.4
    1.011.1370.430.71.05.0x7.75.1x8.05.8x8.55.9x8.8
    1.511.3770.520.71.05.2x8.35.5x8.76.0x9.16.3x9.6
    2.511.76190.410.71.05.7x9.35.9x9.86.5x10.16.7x10.7
    耐熱用(H)0.210.570.20.40.32.3x4.02.4x4.23.1x4.83.2x5.0
    0.510.8070.30.40.32.9x5.03.0x5.23.7x5.53.8x6.0
    1.011.1370.430.40.33.5x5.73.7x6.14.3x6.54.5x6.9
    1.511.3770.520.40.34.0x6.54.2x6.94.8x7.35.0x7.7
    2.511.76190.410.40.34.5x7.34.8x7.95.3x8.15.6x8.7


    訂交貨說明:
        1、交貨長度為100m或整數倍,允許有不短于20m的短段導線交貨,但數量不得超過交貨總量的10%。

        2、本公司生產熱電偶用補償電纜,供多點測溫使用。
        3、用戶如有特殊需求,可在訂貨合同中注明。
